CHAdeMO: 1 modelo de evolução, estrutura técnica e relevância na Mobilidade Eléctrica global

1. Introdução: o paradigma da mobilidade elétrica

A transição energética que o mundo atravessa nas últimas décadas tem transformado radicalmente o conceito de mobilidade. A crescente consciência ambiental, associada ao avanço tecnológico no domínio das baterias de iões de lítio, catalisou o desenvolvimento de veículos elétricos (VE) em praticamente todos os segmentos de transporte. Contudo, a adoção em larga escala destes veículos não depende apenas da sua eficiência energética ou do seu custo de aquisição — depende também, e sobretudo, da existência de infraestruturas de carregamento fiáveis, seguras e interoperáveis.

É neste contexto que surge o CHAdeMO, um protocolo japonês de carregamento rápido em corrente contínua (DC), concebido para oferecer uma solução universal, segura e eficiente para recarregar veículos elétricos. O CHAdeMO foi um dos primeiros padrões a permitir carregamentos de alta potência, reduzindo significativamente os tempos de paragem e tornando a mobilidade elétrica uma alternativa viável ao transporte movido a combustíveis fósseis.

O presente artigo pretende analisar de forma aprofundada o padrão CHAdeMO — a sua génese, estrutura técnica, evolução, integração em veículos e infraestruturas, bem como a sua relação com outros padrões concorrentes, nomeadamente o CCS (Combined Charging System), o GB/T chinês e o sistema proprietário da Tesla.

2. Origem e desenvolvimento do CHAdeMO

2.1 O nascimento do protocolo

O CHAdeMO teve origem no Japão, em meados da década de 2000, no contexto de um esforço coordenado entre governo, indústria automóvel e empresas de energia para acelerar a adoção de veículos elétricos. O nome deriva da expressão japonesa “O CHA de demo ikaga desu ka”, que significa “Tomará uma chávena de chá enquanto carrega?”. Esta expressão simboliza o objetivo do protocolo: permitir carregamentos rápidos o suficiente para que o condutor possa fazer uma pausa curta — o tempo de beber um chá — e retomar viagem com a bateria significativamente carregada.

O desenvolvimento do protocolo foi liderado pela Tokyo Electric Power Company (TEPCO), em colaboração com fabricantes automóveis como Nissan, Mitsubishi, Subaru (Fuji Heavy Industries) e Toyota, que posteriormente criaram a CHAdeMO Association em 2010. Esta associação teve como missão promover o padrão a nível global, coordenar o seu desenvolvimento técnico e garantir a compatibilidade entre veículos e carregadores.

2.2 Os primeiros veículos e estações

O Mitsubishi i-MiEV (lançado em 2009) e o Nissan Leaf (2010) foram os primeiros veículos elétricos de produção em massa compatíveis com o CHAdeMO. Estes modelos marcaram o início da mobilidade elétrica moderna, e o protocolo CHAdeMO foi um elemento fundamental para a sua viabilidade, ao permitir carregamentos rápidos até 50 kW — uma potência muito superior à dos carregadores domésticos AC (corrente alternada), que tipicamente não ultrapassavam 3,6 kW a 7,2 kW.

A rápida disseminação de veículos compatíveis e a instalação de estações CHAdeMO em todo o Japão criaram o primeiro ecossistema funcional de carregamento rápido em larga escala, um modelo que seria replicado em várias partes do mundo, especialmente na Europa e América do Norte.

3. Arquitetura técnica e princípios de funcionamento

3.1 Corrente contínua e topologia do sistema

O CHAdeMO baseia-se no carregamento direto em corrente contínua (DC). Ao contrário do carregamento AC, em que o conversor (carregador) se encontra no interior do veículo, no CHAdeMO o conversor de corrente alternada para contínua (AC/DC) está integrado na estação de carregamento. Este arranjo permite que o posto forneça diretamente energia DC à bateria do veículo, controlando tensão e corrente conforme as instruções do sistema de gestão de bateria (BMS – Battery Management System).

Esta arquitetura oferece várias vantagens:

• Permite potências de carregamento muito mais elevadas;

• Reduz o calor dissipado e a complexidade do conversor interno do veículo;

• Permite um controlo mais fino e seguro da corrente e da tensão aplicadas à bateria.

O carregador e o veículo comunicam entre si através de um protocolo digital bidirecional, que assegura que o processo decorre dentro de limites seguros e eficientes.

3.2 Estrutura do conector CHAdeMO

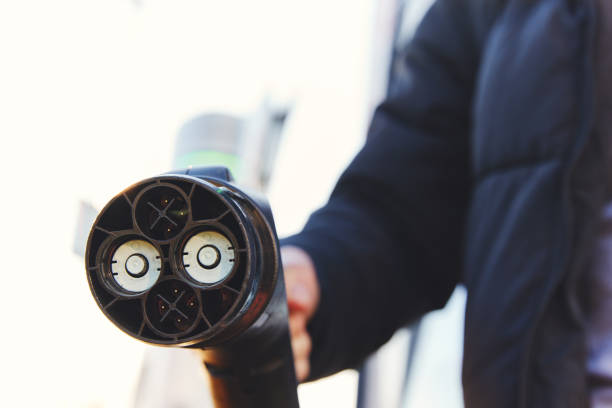

O conector CHAdeMO é robusto e de grandes dimensões, desenhado para suportar correntes elevadas (até 400 A nas versões mais recentes). Utiliza dois pinos principais de potência para conduzir a corrente contínua (DC+ e DC−) e vários pinos auxiliares para comunicação e controlo. O design mecânico inclui um sistema de bloqueio físico para evitar a desconexão acidental durante o carregamento, garantindo segurança ao utilizador.

A versão original do conector era capaz de suportar 500 V e 125 A (≈ 50 kW). Versões subsequentes, como o CHAdeMO 2.0 e o CHAdeMO 3.0 (“ChaoJi”), aumentaram significativamente a capacidade, chegando a 1000 V e 600 A (até 600 kW).

3.3 Comunicação entre veículo e carregador

A comunicação no CHAdeMO é baseada num protocolo CAN bus (Controller Area Network), amplamente usado na indústria automóvel. Este protocolo permite uma troca contínua de mensagens entre o BMS do veículo e o controlador do carregador, em intervalos de milissegundos.

Durante o carregamento, são transmitidas informações como:

• Estado de carga (SoC);

• Tensão e corrente da bateria;

• Temperatura das células;

• Limites de segurança e corrente máxima permitida;

• Solicitações de início/paragem do carregamento.

Este modelo de comunicação mestre-escravo é altamente fiável, com redundância e mecanismos de segurança que interrompem imediatamente o fluxo de energia em caso de falha de comunicação ou anomalia.

4. Características elétricas e de segurança

O CHAdeMO foi desenhado com uma filosofia de segurança ativa e passiva, considerando tanto o utilizador como a integridade do sistema elétrico e da bateria.

4.1 Faixas de operação

As evoluções sucessivas refletem a necessidade de acompanhar o aumento das capacidades das baterias dos veículos elétricos modernos e a demanda por carregamentos ainda mais rápidos.

4.2 Medidas de segurança

Entre as medidas implementadas no protocolo encontram-se:

• Autodiagnóstico e verificação contínua de isolamento elétrico;

• Bloqueio físico do conector durante o carregamento;

• Intertravamento (interlock) que impede a passagem de corrente enquanto a ligação não é verificada;

• Monitorização térmica dos cabos e conectores;

• Proteção contra sobrecorrente, sobretensão e subtensão;

• Encerramento de emergência (E-stop) acessível no posto.

A conceção segue normas internacionais (IEC 61851-23, IEC 62196-3), garantindo compatibilidade e segurança em qualquer região onde o padrão esteja implementado.

5. Comparação com outros padrões internacionais

5.1 CCS (Combined Charging System)

O CCS, desenvolvido por fabricantes europeus e norte-americanos, integra carregamento AC e DC no mesmo conector. O CCS Type 2 (Combo 2) tornou-se o padrão predominante na Europa, suportando até 500 kW em versões recentes (HPC – High Power Charging).

Enquanto o CHAdeMO utiliza CAN bus, o CCS utiliza PLC (Power Line Communication), uma tecnologia mais complexa mas que permite uma integração mais direta com redes inteligentes e sistemas de autenticação avançados.

A principal diferença conceptual está na interoperabilidade: o CHAdeMO foi originalmente concebido como padrão dedicado a DC, enquanto o CCS combina ambas as modalidades. Por esta razão, muitos fabricantes ocidentais migraram para CCS, que acabou por ser adotado oficialmente pela União Europeia como norma de referência.

5.2 GB/T (China)

O GB/T 20234.3 é o padrão chinês de carregamento DC. Embora funcionalmente semelhante ao CHAdeMO, utiliza um conector diferente e protocolo de comunicação distinto. Curiosamente, o CHAdeMO Association e a China Electricity Council (CEC) colaboraram na criação do ChaoJi, uma evolução que visa unificar os dois sistemas (CHAdeMO e GB/T) sob um padrão comum de até 600 kW.

5.3 Tesla Supercharger

O sistema da Tesla começou como um protocolo proprietário, mas foi posteriormente aberto sob o nome NACS (North American Charging Standard). Este padrão combina alta potência (até 1000 V, 600 A), conector compacto e comunicação digital avançada. A recente adoção do NACS por quase todos os fabricantes norte-americanos está a alterar o panorama global. No entanto, o CHAdeMO ainda mantém relevância significativa em regiões como o Japão e partes da Europa, especialmente devido à sua robustez e maturidade.

6. Evolução do CHAdeMO

6.1 Versão 1.0 a 2.0

A primeira versão oficial, CHAdeMO 1.0, foi publicada em 2012 e padronizada pela IEC em 2014. Posteriormente, o CHAdeMO 2.0 (2017) aumentou a potência máxima para 400 kW e introduziu melhorias na comunicação e na compatibilidade com V2X (Vehicle-to-Everything), uma funcionalidade que permite o fluxo bidirecional de energia entre o veículo e a rede elétrica.

6.2 CHAdeMO 3.0 – “ChaoJi”

A mais recente evolução, denominada ChaoJi, resulta de uma colaboração entre a CHAdeMO Association e a CEC chinesa. O objetivo é criar um padrão unificado e retrocompatível, reduzindo o número de interfaces e melhorando a eficiência.

As principais características do ChaoJi incluem:

• Capacidade até 600 kW (1000 V / 600 A);

• Redução do tamanho e peso do conector;

• Sistema de refrigeração líquida para cabos;

• Comunicação de alta velocidade baseada em CAN-FD;

• Suporte nativo a V2G (Vehicle-to-Grid) e V2H (Vehicle-to-Home).

Esta nova geração pretende estabelecer uma base comum entre Japão e China, cobrindo um mercado combinado superior a mil milhões de veículos.

7. Implementação global e adoção

7.1 Distribuição geográfica

Em 2025, o CHAdeMO permanece amplamente presente em:

• Japão: mais de 7 000 estações públicas CHAdeMO;

• Europa: cerca de 10 000 pontos (particularmente em França, Reino Unido e Portugal);

• América do Norte: ainda cerca de 5 000 pontos, embora em declínio face ao CCS;

• Outras regiões: presença moderada na Ásia, Rússia e América do Sul.

Em Portugal, por exemplo, a rede pública Mobi.E integrou pontos CHAdeMO em quase todas as estações de carregamento rápido (PCR), normalmente combinados com CCS. Isto garante compatibilidade com veículos mais antigos, como o Nissan Leaf e o Mitsubishi Outlander PHEV, que continuam a constituir uma parte importante do parque elétrico nacional.

7.2 Fabricantes e veículos compatíveis

Entre os fabricantes que adotaram o CHAdeMO encontram-se:

• Nissan (Leaf, e-NV200);

• Mitsubishi (i-MiEV, Outlander PHEV);

• Kia (Soul EV, primeiras gerações);

• Citroën / Peugeot (C-Zero, iOn);

• Subaru, Mazda e alguns modelos de Toyota.

Ainda que muitos destes fabricantes tenham migrado para CCS em mercados ocidentais, o suporte a CHAdeMO mantém-se em versões vendidas no Japão e em mercados emergentes.

7.3 Parcerias e operadores

Empresas como ABB, Delta, Tritium, e-facec, Circontrol e EVBox fabricaram carregadores CHAdeMO desde o início da mobilidade elétrica. O padrão beneficiou de uma maturidade tecnológica elevada, comprovada em mais de uma década de operação contínua em milhares de estações.

8. CHAdeMO e o conceito de V2X

Uma das maiores vantagens técnicas do CHAdeMO reside na sua capacidade nativa de suporte bidirecional de energia. Desde as primeiras versões, o protocolo foi concebido para permitir Vehicle-to-Grid (V2G), Vehicle-to-Home (V2H) e Vehicle-to-Building (V2B).

8.1 Princípio de operação

O mesmo canal de comunicação CAN é utilizado para inverter o fluxo de energia, permitindo que o veículo atue como fonte. Assim, a energia armazenada na bateria pode ser devolvida à rede elétrica ou utilizada localmente durante picos de consumo. Isto é particularmente útil em situações de emergência, falhas de rede ou gestão de energia em micro-redes.

8.2 Aplicações no Japão

Após o terramoto e tsunami de 2011, os veículos elétricos CHAdeMO (como o Nissan Leaf) desempenharam um papel crucial em situações de emergência, fornecendo energia a residências e abrigos temporários. O sistema Nissan Leaf-to-Home, baseado em CHAdeMO, tornou-se uma referência mundial e demonstrou a relevância prática do V2H.

8.3 Padrões concorrentes e integração

Embora o CCS esteja a incorporar o V2G nas suas versões mais recentes, o CHAdeMO mantém uma vantagem histórica e técnica neste domínio, com um ecossistema mais maduro e implementações reais a funcionar há vários anos.

9. Desafios atuais e perspetivas futuras

9.1 Concorrência de padrões

A consolidação do CCS na Europa e América do Norte e o avanço do NACS nos EUA representam desafios significativos para a continuidade do CHAdeMO nesses mercados. Contudo, a sua forte presença no Japão e a parceria estratégica com a China (via ChaoJi) garantem-lhe relevância no médio prazo.

9.2 Compatibilidade e interoperabilidade

Os veículos modernos tendem a preferir conectores mais compactos e comunicações mais rápidas. O conector CHAdeMO, embora extremamente fiável, é volumoso e requer manutenção periódica. A evolução para o ChaoJi pretende precisamente resolver estas limitações, oferecendo retrocompatibilidade e simplificação.

9.3 Perspetiva de mercado

O futuro do CHAdeMO dependerá da sua capacidade de integração no ecossistema global de carregamento, onde interoperabilidade, potência e comunicação inteligente serão determinantes. Mesmo que venha a ceder espaço ao CCS e NACS, o CHAdeMO permanecerá uma tecnologia de referência histórica e técnica, tendo sido o primeiro protocolo a demonstrar viabilidade de carregamento rápido em larga escala.

10. Conclusão

O CHAdeMO representa um marco incontornável na história da mobilidade elétrica. Foi pioneiro no carregamento rápido DC, permitiu a massificação dos primeiros veículos elétricos de produção e estabeleceu padrões de segurança, fiabilidade e interoperabilidade que influenciaram todos os protocolos subsequentes.

Do ponto de vista técnico, a utilização de CAN bus, a robustez elétrica e o suporte nativo a V2X fazem do CHAdeMO uma tecnologia elegante e duradoura. Apesar da sua progressiva substituição em alguns mercados, continua a desempenhar um papel essencial em milhões de veículos e estações de carregamento em operação.

A parceria entre Japão e China para o desenvolvimento do ChaoJi garante que a herança tecnológica do CHAdeMO não se perde — antes se transforma num novo paradigma de carregamento ultrarrápido, capaz de suportar até 600 kW, mantendo o compromisso com a segurança e interoperabilidade global.

O legado do CHAdeMO é, portanto, duplo: histórico, como precursor do carregamento rápido; e técnico, como base sólida sobre a qual se constrói o futuro da mobilidade elétrica. A sua influência permanecerá visível em todos os sistemas que o sucederem, e o seu impacto no desenvolvimento e adoção dos veículos elétricos é, indiscutivelmente, profundo e duradouro.
